荷蘭推廣CIPP技術修復污水管道

發布時間：2021-08-08

提爾堡市位于荷蘭南部，人口近二十萬，是荷蘭的第六大城市。提爾堡人以勤勞、勇敢而著稱。因大學生人口超過兩萬五千人，該市被認為是荷蘭的重要教育城之一。目前，提爾堡市也因其豐富的文化生活，成為了旅游的熱點。為保護城市的歷史文化，提爾堡市大力推廣非開挖技術來修復老化的污水管道。去年，應用cipp技術在管道直徑和insituform施工工藝等方面又創造了一些新的紀錄，下面介紹這些工程實例。

1 提爾堡污水處理廠

2004年初，insituform公司在提爾堡市施工中創建了一項新紀錄，用連續內襯法修復了一條直徑為2m的污水管道。到了夏天，該紀錄又被他們自己打破了。新紀錄還是在提爾堡市，市政當局要求insituform公司修復四條通往提爾堡污水處理廠的污水輸送管線，四條管線中有兩條直徑達到2.25m。這對于歐洲任何地方來說，都是第一次使用連續內襯法修復這么大直徑的管道。

提爾堡市現在正修建一條通往該市北部的letschertweg公路，新公路的路基將越過通往污水處理廠的四條管線。在經過對污水管道的勘查和對管道上面新增荷載的精確計算后，認定已有管道的強度能夠承受新增道路的負荷，但為使這些管道的使用壽命能與新公路相匹配，決定對它們進行原位修復。這四條通往污水處理廠的管道對該市來說至關重要，因此市政當局采取了一個風險最小的政策，他們打破正常招標程序，直接指定insituform公司承擔此項修復任務。這家公司在過去的一年里已經成功修復了該市的zevenheuvelenweg污水管網，也是唯一一家具有如此大直徑的管道修復經驗的公司。
該項修復工程與提爾堡市污水管網的運行密切相關，所有參與者都十分了解它的極端重要性。insituform公司的項目經理馬丁.巴如因在此項工程中負責與提爾堡公用事務局的日常聯系協調工作。為保證正常的污水處理工作持續進行，同時對四條管線都開展修復是不可能的。研究計算表明，如果在對每一條管線進行維修時，其余三條將能夠維持污水處理的正常進行。所用內襯的壁厚是經過計算的，其能夠承受施加在管壁上的水壓。內襯由insituform公司在英國的襯帶工廠insituform linings plc生產。管襯由多層纖維復合而成，最外面是一層涂敷層。這種大尺寸管襯生產出來后，通過海上從英國運到insituform公司在zoetermeer的基地，進行合成樹脂浸漬，浸漬后的管襯又使用特殊的運送工具再次通過海上運到工程現場。
按工期要求，管襯的鋪設及固化應當在一周內完成，實際施工只花了約4天時間，第5天開始對下一條管道進行封閉和清洗。這四條管道的修復順序如下：首先是一條2m直徑的管道，然后是兩條2.25m的管道，最后是一條1.5m的管道。在硬化內襯的上部沒有為中間人井留下開口。因為這些人井全部要被新公路的路基覆蓋，所以在硬化內襯與原有人井之間采用了混凝土型材充填，人井打開后，再用蓋板遮蔽即可。對完成修復后的管道內部，采用了攝像機進行拍攝，并將圖像記錄到dvd上。
管道經過這次修復后，要確保其70年的使用壽命。過去，對這些管道是采用更換的方法，這要花上幾個月的時間，現在僅用了不到4周時間，即全部完成了管道的修復。

2 修復使用了43年的管道

這次在提爾堡市，需要修復的污水管直徑達到1.981m，長度超過三個足球場之長，這條管道是位于提爾堡市一個工業區的繁忙街道下面。提爾堡市市政官員對這條管道的擔心，是來自于他們首次注意到管道上面的街道有幾條裂縫，作進一步檢查后發現，該條管道有幾處接頭發生了泄漏，由于地下水的進入，使情況變得更糟糕了。在對這條用了43年的污水管道考慮了包括插管法修復、全部更換等幾個方案后，市政當局選擇了使用insituform的cipp方法進行修復。
該工法的典型做法是，工人在人井中操作，利用水壓將柔軟的管帶插入污水管中，管帶全部到位以后，對管帶進行加熱和固化，形成管中管，其使用壽命可與新管相媲美。然而，考慮到此次提爾堡市的污水管徑太大，本次施工就不能采用典型做法了。在對襯管壁厚按照能夠承受該地區地下水的壓力進行計算之后，向insituform公司發出了客戶定制的管帶訂單。
對管帶的熱固性樹脂浸漬，是在insituform公司的zoetermeer基地進行的，該基地的設備能夠?qū)@條大直徑管帶進行真空浸漬處理。浸漬過程花了三天時間，工人們把重達70多噸的熱固性樹脂浸注到了這條289m長的管帶中。為了將其運送到提爾堡市，浸漬后的管帶需要特殊的運送工具，浸滿樹脂的管帶加上拖車，總重量達到約110噸。2月10日，工人們關閉了污水管道的進口，拆除了其附近的一口人井，由于浸漬后的管帶不能通過直徑僅500mm的人井，所以必須將其拆除。

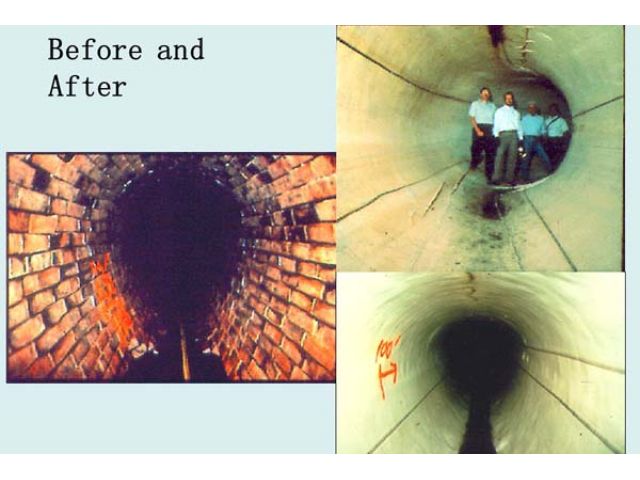

在管帶運到現場之前，為管理好交通，確保施工人員及貨物的安全，insituform公司和提爾堡市的官員們就做好了各種安排。2月21日，工人們在拆開的人井中，使用水壓將巨量的管帶在污水管道內進行了翻轉，強大的水壓使管帶緊緊地貼合在了管道內壁上。當管帶翻轉到達終點后，對翻轉所用的全部水量（約950m3）采用了4個熱交換器進行循環加熱，將其溫度升高到80℃。這個溫度使樹脂發生固化，在污水管道內壁形成一條堅硬、無接頭和抗腐蝕的管中管。待管內水溫降低以后，將它們排出，工人們就可繼續進行與主管連接的19根枝管的接頭開孔及修整工作了。在2月28日重新開啟污水管道之前，提爾堡市的雇員進入了修復好的管道里，檢查了施工的成果。
